裝甲車用戰術 ANR 通訊螺旋線組
專為裝甲車通訊應用打造的戰術通訊螺旋線組，整合 Amphenol Nexus U-329/U 連接器加工、3.5 mm TRRS 訊號接腳對應、客製化 PU 螺旋電纜、8 芯 DIN 連接器、依 STP 檔案進行的原型驗證，以及客製化黑色 PVC 應力消除護套包覆射出成型。

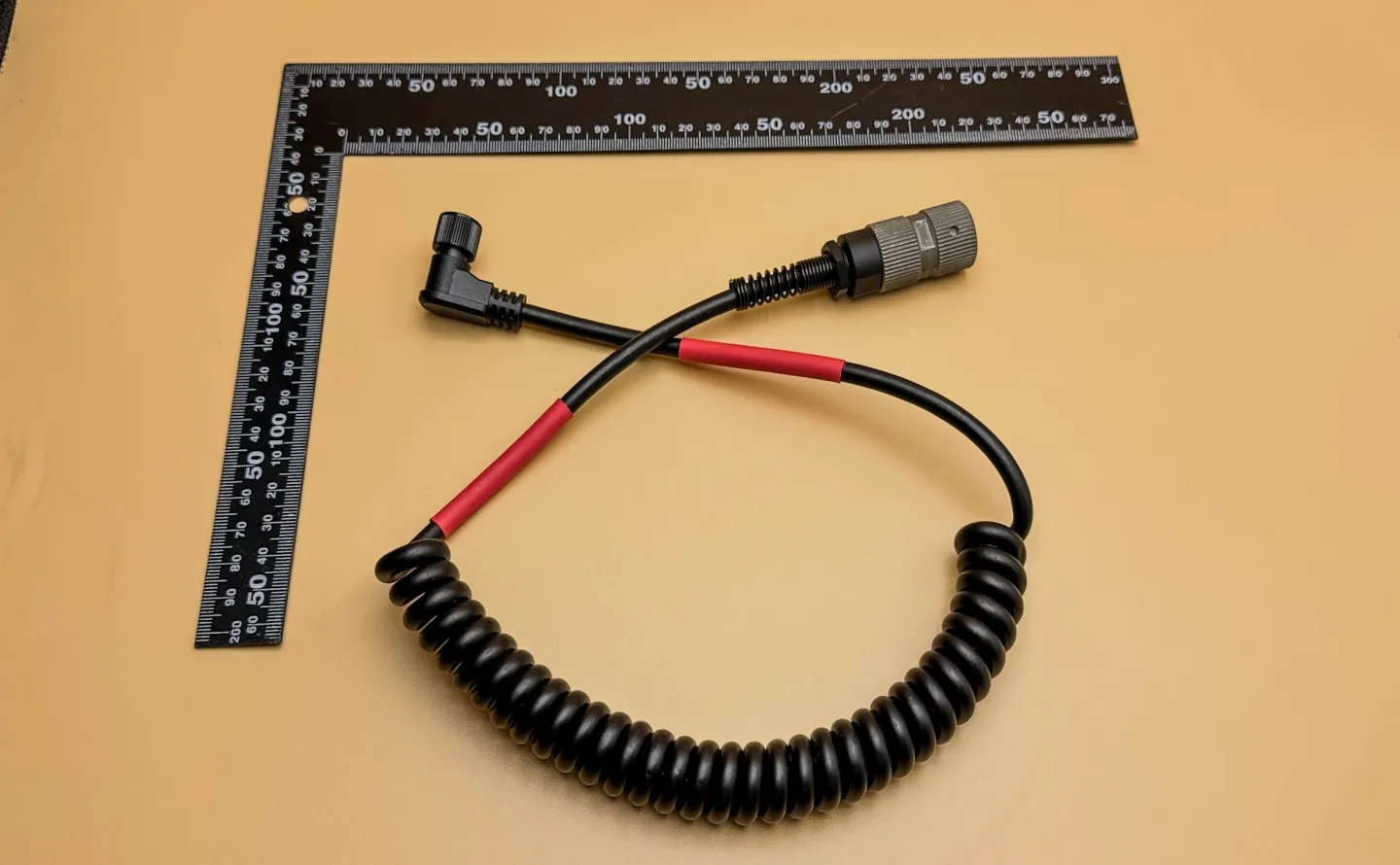

裝甲車用戰術 ANR 通訊螺旋線組是針對裝甲車通訊系統設計的客製化軍用通訊線組。產品一端採用 Amphenol Nexus Technologies U-329/U 連接器，另一端整合客製化 8 芯 DIN 連接器，搭配 PU 螺旋電纜、音訊傳輸線路、專用應力消除結構與成品電氣驗證。
本產品呈現星維科技在軍用與航太線束製造上的整合能力，涵蓋連接器製作品質管制、客戶 STP 檔案審查、3D 列印原型驗證、客製化模具開發、黑色 PVC 應力消除護套包覆成型、導通測試、絕緣電阻測試、連接器個別防護，以及可追溯的生產紀錄。
本產品亦收錄於 ILA Berlin 官方數位產品指南，英文名稱為 Tactical ANR Communication Spiral Cable Assembly for Armored Vehicles。透過此展示頁面，星維科技向航太與國防產業呈現客製化戰術通訊線組的製造能力。
技術摘要
星維科技製造適用於裝甲車及高可靠度通訊設備的戰術通訊螺旋線組。本產品一端為 Amphenol Nexus Technologies U-329/U 連接器，另一端為依客戶需求製作、具客製化應力消除護套的 8 芯 DIN 連接器。
U-329/U 端依本專案的 3.5 mm TRRS 訊號定義配線：Pin A 對應 Sleeve，作為 GND；Pin B 對應 Tip，作為 RIG_AFOUT；Pin C 對應 Ring 2，作為 PTT；Pin D 對應 Ring 1，作為 RIG_AFIN。此對應關係用於銜接戰術連接器介面與 TRRS 音訊／控制訊號功能。
線材採用客製化 PU 螺旋電纜，內含黑、紅兩芯電源線及兩條對應 TRRS 訊號路徑的同軸線。8 芯 DIN 端採客戶指定的特殊外形與網尾設計。星維科技先依客戶提供的 STP 檔案製作 3D 列印原型，供客戶測試與確認；核准後，再開發客製化模具，使用立式射出成型機進行黑色 PVC 包覆成型。
產品設計與製造重點
裝甲車通訊系統需要穩定的音訊傳輸、可靠的按鍵發話（PTT）控制、耐用的連接器介面、受控的線材柔韌性，以及因應反覆移動的機械防護。本產品的設計重點包括 U-329/U 連接器端接、TRRS 接腳對應、客製化 PU 螺旋電纜加工、8 芯 DIN 連接器整合、應力消除護套包覆成型與最終電氣驗證。
星維科技股份有限公司依客戶需求，提供圖面與連接器參考圖審查、STP 檔案審查、原型製作、螺旋電纜加工、焊接品質管制、使用專用工具及扭矩管制的連接器組裝、電氣測試、連接器個別包裝與最終檢驗。
U-329/U 連接器端
採用 Amphenol Nexus Technologies U-329/U 連接器，依指定訊號定義對應至 3.5 mm TRRS 介面。
客製化 8 芯 DIN／SR 端
採用 8 芯 DIN 連接器，依客戶指定外形製作網尾，並進行應力消除護套（Strain Relief，SR）包覆射出成型。
PU 螺旋電纜
客製化 PU 螺旋電纜內含電源導線與兩條同軸訊號線，支援戰術通訊訊號傳輸。
主要產品規格
- 應用範圍
- 戰術 ANR 通訊、裝甲車通訊系統、軍用音訊互連，以及高可靠度通訊線組。
- U-329/U 連接器端
- Amphenol Nexus Technologies U-329/U 連接器；製程包含焊接、連接器組裝、專用治工具使用與扭矩扳手管制。
- 訊號接腳對應
- U-329/U Pin A → 3.5 mm TRRS Sleeve：GND；Pin B → Tip：RIG_AFOUT；Pin C → Ring 2：PTT；Pin D → Ring 1：RIG_AFIN。
- 客製化 8 芯 DIN 連接器端
- 依客戶指定的外部形狀與網尾要求製作；開模前以 STP 檔案為基礎進行 3D 原型驗證。
- 電纜結構
- 音訊用客製化 PU 螺旋電纜，包含黑、紅兩芯電源線及兩條對應 TRRS 訊號功能的同軸線。
- 包覆射出成型
- 使用原文標示為「85% black PVC」的黑色 PVC 材料與立式射出成型機。由於 PVC 與 PU 未經適當處理時不易形成可靠黏結，射出前先於包覆區域塗佈接著劑。
PU 螺旋電纜結構
本產品採用客製化 PU 螺旋電纜，以因應裝甲車通訊環境中的移動、伸縮回復與反覆操作需求。製程先管制螺旋成型，再將兩端線長裁切至客戶指定的最終尺寸。
內部線路由黑、紅兩芯電源線與兩條對應 TRRS 訊號路徑的同軸線構成，在支援戰術通訊配線的同時，維持螺旋線組所需的機械柔韌性。
U-329/U 連接器與 TRRS 接腳對照
U-329/U 端採用 Amphenol Nexus Technologies 連接器。原文提供的連接器參考圖為 Amphenol／Nexus AP-146M-CP 連接器圖面。
以下為本線組的專案配線定義：
| U-329/U 接腳 | 原文訊號標示 | 3.5 mm TRRS 接點 | 本專案功能 |
|---|---|---|---|
| Pin A | GND / REF | Sleeve（套筒） | GND，接地參考 |
| Pin B | AUDIO / SENSE-CMD | Tip（尖端） | RIG_AFOUT |
| Pin C | PTT / REQN | Ring 2（第二環） | PTT，按鍵發話控制 |
| Pin D | MIC / DATA | Ring 1（第一環） | RIG_AFIN |
客製化 8 芯 DIN 應力消除護套包覆成型
另一端採用 8 芯 DIN 連接器，搭配客戶指定的特殊外形與網尾結構。客戶提供 STP 檔案後，星維科技協助製作 3D 列印原型，讓客戶在投入模具開發前，確認連接器幾何尺寸、護套形狀、出線方向、裝配適配性與操作手感。
客戶完成測試並核准後，專案進入客製化模具開發與生產。由於 PVC 與 PU 材料本身不易形成可靠黏結，射出前先於包覆區域塗佈接著劑，再使用原文標示的「85% black PVC」與立式射出成型機製作護套，完成客製化連接器組件。
從 STP 原型驗證到護套成型量產
針對具有特殊連接器外形與應力消除需求的軍用通訊線組，開模前的原型驗證有助於降低後續修模風險。星維科技依客戶提供的 STP 檔案，於模具投入前協助製作 3D 列印原型。
原型製作
審查客戶 STP 檔案，並製作客製化 8 芯 DIN 網尾端的 3D 列印原型。
適配驗證
由客戶確認裝配適配性、出線方向、護套形狀、操作空間與裝甲車應用需求。
成型生產
核准後，使用客製化模具與立式射出設備，製作指定黑色 PVC 應力消除結構。
OEM 代工製造流程
以 IPC 製作品質為基礎的製程管理，結合功能（Function）、配合（Fit）與外形（Form）三項實務品質原則。對戰術 ANR 通訊螺旋線組而言，產品須具備正確的電氣功能、能與連接器及車載通訊系統正確配合，並維持可接受的組裝外觀。
功能 Function
導通、訊號路徑正確性、PTT 控制、音訊傳輸、絕緣性能與穩定通訊功能。
配合 Fit
連接器正確對接、TRRS 接腳對應、焊接端接、扭矩管制組裝、護套幾何形狀與線長管制。
外形 Form
螺旋電纜外觀、護套成型狀態、連接器防護、清潔度、焊接品質與成品整體外觀。
以下流程呈現星維科技從裁線、螺旋成型，到 U-329/U 組裝、8 芯 DIN 包覆成型、電氣測試、包裝與出貨的主要管制步驟。
裁線
依客戶圖面、連接器要求、螺旋加工預留量與生產尺寸，裁切客製化 PU 線材。
原文參考：IPC/WHMA-A-620 第 3 章螺旋電纜加工
將線材加工為螺旋形狀，成型後再將兩端裁切至客戶指定線長。
原文參考：IPC/WHMA-A-620 第 3 章外被剝除
剝除 PU 外被，管制切口狀態、剝除長度與內部導線露出情形。
原文參考：IPC/WHMA-A-620 第 3 章芯線絕緣剝除
剝除電源線與同軸訊號線的絕緣，檢查露出長度、導體狀態及有無斷股或損傷。
原文參考：IPC/WHMA-A-620 第 3 章U-329/U 端焊接
依指定 TRRS 接腳對應與客戶配線要求，完成 U-329/U 連接器端焊接。
原文參考：IPC/WHMA-A-620 第 3 章U-329/U 連接器組裝
使用專用治工具與扭矩扳手進行組裝，確保裝配適配與組裝扭矩受到管制。
連接器組裝管制8 芯 DIN 端焊接
管制接點配置、焊料潤濕、絕緣間距與可視焊接品質。
原文參考：IPC/WHMA-A-620 第 3 章8 芯 DIN 連接器組裝
確認接點位置、連接器方向、外殼配合與應力消除護套成型前的準備狀態。
組裝管制接著劑塗佈
於 PU 線材的包覆成型區域塗佈接著劑，以提升射出時 PVC 護套與 PU 線材的黏結可靠性。
PU／PVC 黏結前處理客製化 SR 包覆成型
使用客製化模具、指定黑色 PVC 材料與立式射出成型機，完成 8 芯 DIN 端的應力消除護套。
客製化應力消除護套成型導通與接點測試
檢查配線路徑、接腳定義、斷路／短路狀態與訊號連接是否正確。
電氣驗證絕緣電阻測試
依專案要求驗證各電路間的絕緣隔離與絕緣性能。
成品電氣測試連接器個別包裝
對連接器提供個別防護，避免碰撞、刮傷、變形或搬運損傷。
連接器防護出貨
完成最終檢驗、電氣驗證、包裝檢查與生產紀錄審查後，核准出貨。
出貨管制
從裁線與螺旋加工，到焊接、扭矩管制組裝、客製化護套成型、電氣測試與個別包裝，每一道受控製程都有助於提升裝甲車通訊線組的製造一致性、裝配適配性、功能表現與成品可靠度。
生產前的進料檢驗
投產前，確認連接器、PU 線材、同軸訊號線、電源導線、焊接材料、包覆成型材料、STP 檔案與連接器參考圖面符合專案需求。
- 客製化 PU 螺旋電纜
- 檢查線材結構、外被狀態、螺旋成型要求、黑／紅兩芯電源線、兩條同軸訊號線，以及專案指定的線材要求。
- Amphenol Nexus U-329/U 連接器
- 焊接與組裝前，核對料號、參考圖面、對接介面、接點配置、外殼狀態與組裝零件。
- 8 芯 DIN 連接器
- 組裝與成型前，確認型式、焊接接點狀態、外殼配合、客戶指定外形、應力消除需求及 STP 定義的幾何形狀。
- STP 檔案與原型資料
- 審查客戶 STP 檔案，支援 3D 列印原型製作、護套形狀驗證與後續模具開發。
- PVC 成型材料與接著劑
- 確認指定黑色 PVC 材料、接著劑塗佈要求、PU／PVC 黏結前處理、成型條件及護套包覆成型可行性。
- BOM、圖面與接腳定義
- 投產前核對客戶名稱、專案名稱、品名、圖號、版本、物料表（BOM）、U-329/U 接腳定義、TRRS 對應關係與生產注意事項。
製造過程中的關鍵管制點
戰術通訊螺旋線組的製程管制，須同時涵蓋音訊與 PTT 訊號的電氣要求、螺旋電纜伸縮回復的機械要求，以及連接器組裝與護套成型的防護要求。
- 螺旋電纜加工
- 端接前檢查螺旋成型狀態、兩端最終裁切長度、伸縮回復性、外被與導體狀態，以及配線適用性。
- U-329/U 焊接與組裝
- 確認焊點狀態、接腳對應、絕緣間距、連接器方向、專用工具使用及扭矩扳手管制作業。
- 8 芯 DIN 焊接與組裝
- 包覆成型前，管制焊接品質、接點位置、外殼配合、出線方向與護套成型準備。
- PU／PVC 黏結前處理
- 於 PU 線材包覆區塗佈接著劑，透過適當前處理支援 PVC 應力消除護套的射出黏結。
- 客製化 SR 包覆成型
- 使用客製化模具、指定黑色 PVC 材料及立式射出設備，製作客戶要求的網尾形狀。
- 電氣測試與最終放行
- 出貨前確認導通、接點、絕緣電阻、外觀、連接器個別包裝與生產紀錄。
戰術螺旋線組的常見製造風險
訊號接腳對應錯誤
若最終放行前未確認 U-329/U 與 TRRS 的配線對應，可能影響 GND、音訊輸出、PTT 或麥克風／資料訊號功能。
螺旋線長差異
螺旋成型會改變線材的最終伸縮特性，因此須在螺旋加工完成後，將兩端裁切至客戶指定長度。
PU／PVC 黏結風險
缺少適當接著劑前處理時，PVC 與 PU 可能無法可靠黏結，影響護套在反覆彎折下的耐久性。
連接器搬運損傷
軍用通訊連接器在包裝與運輸中可能因碰撞受損，因此採用個別防護，以降低搬運風險。
以 IPC 為基礎的製作品質管理
身為 IPC 協會會員，星維科技將 IPC 製作品質原則應用於客製化線束與電纜組件製造，涵蓋裁線、外被剝除、絕緣剝除、焊接準備、連接器組裝、電氣測試、包裝及最終檢驗。
英文原文以 IPC/WHMA-A-620 第 3 章作為相關線材準備與連接器加工的參考，並結合專案對焊接、接點確認、應力消除結構及成品品質的檢驗要求。實際適用章節與驗收條件仍須依採用的標準版本及專案文件確認。
這些製作品質參考不取代客戶圖面、Amphenol Nexus 連接器規格、STP 檔案、模具設計要求、裝甲車通訊系統需求、TRRS 接腳定義或專案測試準則；其用途在於建立製作品質管理架構，強化檢驗意識、生產管制與客戶和製造端之間的技術溝通。
為客戶創造的價值
受控的戰術通訊線組製造流程，有助於降低配線錯誤風險、驗證特殊連接器幾何形狀、確認應力消除結構的性能、改善螺旋電纜操作性，並支援裝甲車通訊應用的重複生產。對於重視訊號路徑、連接器防護及機械耐久性的軍用通訊系統、航太支援設備、國防電子與裝甲車互連等高可靠度應用，這些管制尤其重要。
星維科技品質整合能力
星維科技整合客戶 STP 檔案審查、3D 列印原型驗證、U-329/U 連接器加工、3.5 mm TRRS 訊號接腳對應、客製化 PU 螺旋電纜加工、8 芯 DIN 連接器整合、指定黑色 PVC 護套包覆成型、導通與絕緣電阻測試、連接器個別包裝及可追溯生產紀錄，支援軍用與航太線束製造。
針對裝甲車用戰術 ANR 通訊螺旋線組，此製造方式協助客戶從連接器與原型審查進入受控生產，並依客戶要求管理訊號配置、焊接品質、連接器組裝、材料黏結、護套耐久性、電氣驗證及出貨防護。
- 品牌與製造基地：星維科技立足臺灣，提供軍用、航太與高可靠度線組的 OEM 製造服務。
- 核心服務：STP 審查、3D 列印、連接器加工、護套包覆成型、組裝與測試。
- 製作品質參考：以 IPC/WHMA-A-620 作為電纜與線束組裝品質的重要參考。
常見問題 FAQ
什麼是裝甲車用戰術 ANR 通訊螺旋線組？
這是一款針對裝甲車應用設計的客製化軍用通訊線組，整合 Amphenol Nexus U-329/U 連接器、3.5 mm TRRS 訊號對應、客製化 PU 螺旋電纜、8 芯 DIN 連接器與客製化 PVC 應力消除護套。
U-329/U 端使用哪一種連接器？
採用 Amphenol Nexus Technologies U-329/U 連接器，依專案要求進行焊接、連接器組裝、專用治工具作業與扭矩扳手管制。
U-329/U 如何對應至 3.5 mm TRRS 介面？
本專案中，Pin A 接 TRRS Sleeve，作為 GND；Pin B 接 Tip，作為 RIG_AFOUT；Pin C 接 Ring 2，作為 PTT；Pin D 接 Ring 1，作為 RIG_AFIN。
為什麼採用客製化 PU 螺旋電纜？
PU 螺旋電纜可支援移動、伸縮回復、反覆操作與戰術通訊配線需求。內部包含黑、紅兩芯電源線，以及兩條對應 TRRS 訊號功能的同軸線。
開模前如何驗證客製化應力消除護套？
星維科技依客戶提供的 STP 檔案協助製作 3D 列印原型，讓客戶在開模前確認配合、外形、出線方向、護套幾何形狀與應用適用性。
黑色 PVC 包覆射出前，為什麼需要塗佈接著劑？
PVC 與 PU 材料本身不易形成可靠黏結。接著劑前處理有助於改善立式射出成型時，PU 線材與 PVC 應力消除護套之間的黏結。原文材料標示為「85% black PVC」。
這款線組採用哪些製程管制？
包含裁線、螺旋加工、外被與芯線絕緣剝除、U-329/U 焊接及扭矩管制組裝、8 芯 DIN 焊接與組裝、接著劑塗佈、客製化護套包覆成型、導通與絕緣電阻測試、連接器個別包裝及出貨管制。
星維科技是否以 IPC/WHMA-A-620 作為製作品質參考？
是。星維科技以 IPC/WHMA-A-620 的製作品質原則，作為線材準備、連接器加工、焊接相關檢驗、組裝品質、電氣驗證與成品管制的參考，並配合客戶圖面、連接器規格、STP 檔案及專案要求執行。
