喉震式麥克風專用線束
喉震式麥克風專用線束
（Throat Microphone Cable Harness）重點摘要
- 喉震式麥克風的關鍵，不只在感測頭，而在於一條能承受 高拉扯、高噪音、高干擾環境 的專用線束。
- 本頁聚焦說明：導體結構、屏蔽設計、補強材、外被材質與端接方式，如何確保在戰術、工業、消防或極限運動中，通話依然穩定清晰。
- 針對不同品牌無線電與使用情境，我們可客製 AWG 導體、芯數配置、屏蔽層、Kevlar/芳綸補強、外被材料與接頭規格，形成完整的喉震式麥克風線束解決方案。

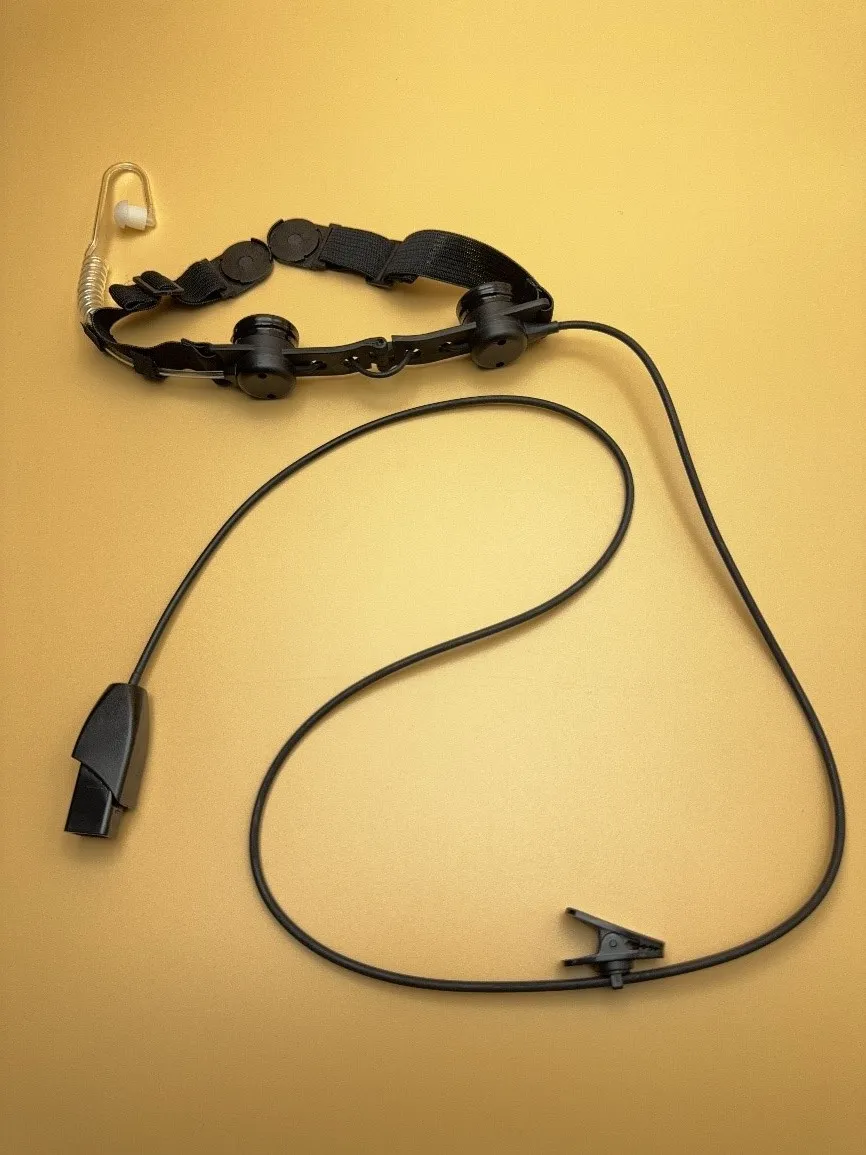

喉震式麥克風線束設計總覽
電氣結構（Electrical Design）
- 導體選擇（Conductor）
- 常用細徑絞線，例如 26–28 AWG 鍍錫銅絞線，在維持導通品質的同時，降低線材硬度與疲勞斷裂風險。
- 語音訊號路徑可使用 雙芯絞合（Twisted Pair），以降低外界電磁干擾與串音。
- 若系統包含 PTT 控制、耳機聲音回傳，可設計為 多芯複合線（例如 4–6 芯）：
- 2 芯：麥克風訊號
- 2 芯：耳機（Speaker）
- 1–2 芯：PTT 控制、偵測或電源
- 絕緣材料（Insulation）
- 一般可採用 PVC、PE、PP 絕緣；若需耐高溫或低煙無鹵，可升級為 XLPE、TPE、FEP 等材料。
- 針對高頻或長線長系統，可優先選擇 介電常數較低的發泡 PE／PP，優化頻率響應與訊號完整度。
- 阻抗與線長考量
- 喉震式麥克風通常輸出訊號較弱、線長有限（多在 1–1.5m 內），但仍需控制阻抗與電容，以免高頻成分過度衰減。
- 若客戶有明確電路設計條件，可依據麥克風 Capsule 類型與放大器輸入級設計，調整線徑與雙絞結構。
- 參考連接器網頁
eSH.pdf
機械強度與補強結構（Mechanical Strength）
喉震式麥克風線束，多半跟著人一起走跳：上車下車、穿脫裝備、拉扯、繞過背帶、卡在椅背…所以機械強度會直接影響壽命與售後。
- 抗拉補強（Kevlar / 芳綸纖維）
- 在電纜結構中加入 Kevlar/芳綸纖維 作為強度元件，即使外被磨損或被拉扯，內部導體仍不易斷裂。
- 特別適合：軍警戰術裝備、工業安全帽 / vests 走線、機車／單車通訊等高拉扯場景。
- 柔軟與彎折壽命
- 導體採用細股絞線，加上合適的絕緣與外被柔軟度，可提升 反覆彎折壽命（Bending Life）。
- 在 PTT 盒出口、感測頭出口、接頭後方，可加上 應力消除（Strain Relief）軟管或成型護套，避免折傷。
- 線徑與重量平衡
- 過細：容易斷、耐用度差。
- 過粗：佩戴感糟、壓在頸部或裝備上會卡。
- 需要在 耐用 vs. 舒適 之間取得平衡，通常主線可略粗、頸部與耳機側可使用更柔軟細徑線材。
外被材質與環境耐受性（Jacket & Environment）
根據使用情境不同，外被材質可以這樣選：- PVC：成本低、加工容易，適合一般辦公或輕工業環境。
- TPU / TPE：柔軟、耐磨、耐低溫，不易在寒冷環境變硬，是戰術與工業用耳機線的常見選擇。
- PUR：耐磨、耐油、耐化學性佳，適合油污、粉塵較多的工業現場。
- 霧面、防反光外被（黑、深棕、土狼色），避免光線反射暴露位置。
- 抗紫外線與抗汗液配方，延長戶外使用壽命。

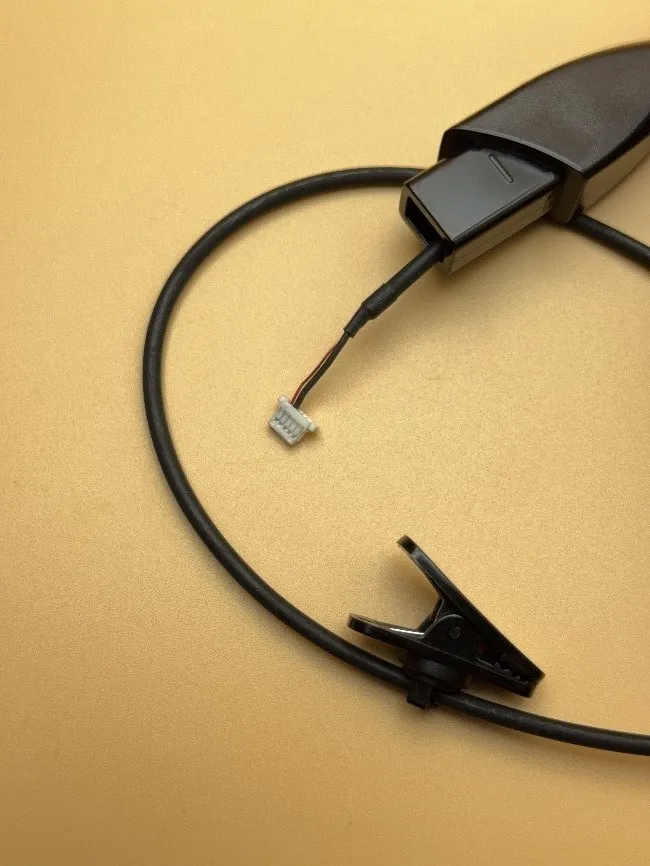

接頭與端接方式（Connectors & Termination）
- 無線電端接頭
- 依客戶使用設備（Motorola、Kenwood、Hytera、NATO plug…）選用對應接頭與 Pin 定義。
- 對於軍／工業應用，可選用 防水、防鬆脫結構與金屬殼接頭。
- PTT 與分支點（Y-Split / Junction）
- 喉部感測頭、耳機、PTT 之間的分支點，可設計為：
- 模組化可更換插頭，方便更換耳機或感測頭
- 或使用一次成型包覆，提升防水與拉力強度
- 喉部感測頭、耳機、PTT 之間的分支點，可設計為：
- 端接品質
- 依線材規格，選擇 ** crimp / solder / IDC ** 等端接方式，確保長期使用不鬆脫、不氧化。
- 可配合 拉力測試、彎折測試 作為量產驗證項目。
線束規格速查表（範例，可依你們實際產品微調）
| 項目 | 建議規格範例 |
| 導體 | 26–28 AWG 鍍錫銅細股絞線 |
| 芯數配置 | 2–6 芯（麥克風、耳機、PTT、電源／偵測） |
| 絕緣 | PVC / PE / XLPE / FEP（依環境選用） |
| 雙絞結構 | 麥克風訊號線採用 Twisted Pair |
| 屏蔽設計 | 鋁箔＋銅網雙層屏蔽（可依干擾等級調整） |
| 補強元件 | Kevlar / 芳綸纖維抗拉線 |
| 外被材質 | TPU / PUR / TPE，霧面、耐磨、耐低溫 |
| 顏色 | 黑／深棕／土狼色（防反光） |
| 工作溫度範圍 | 例：-20°C ~ +70°C（依材料可調整） |
| 適用環境 | 軍警、消防、工業現場、機車／戶外通訊 |
喉震式麥克風本體與系統（簡要說明）

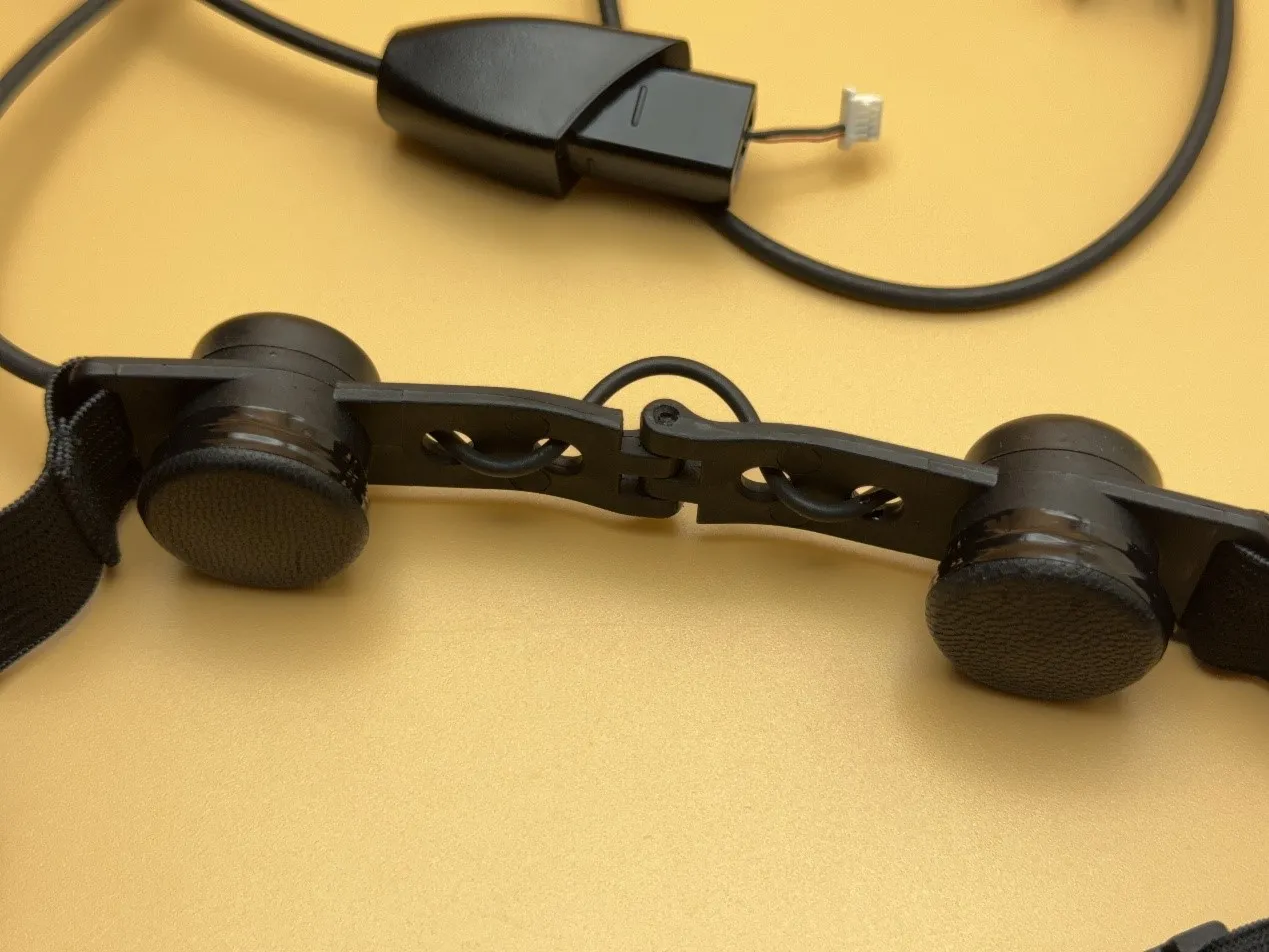

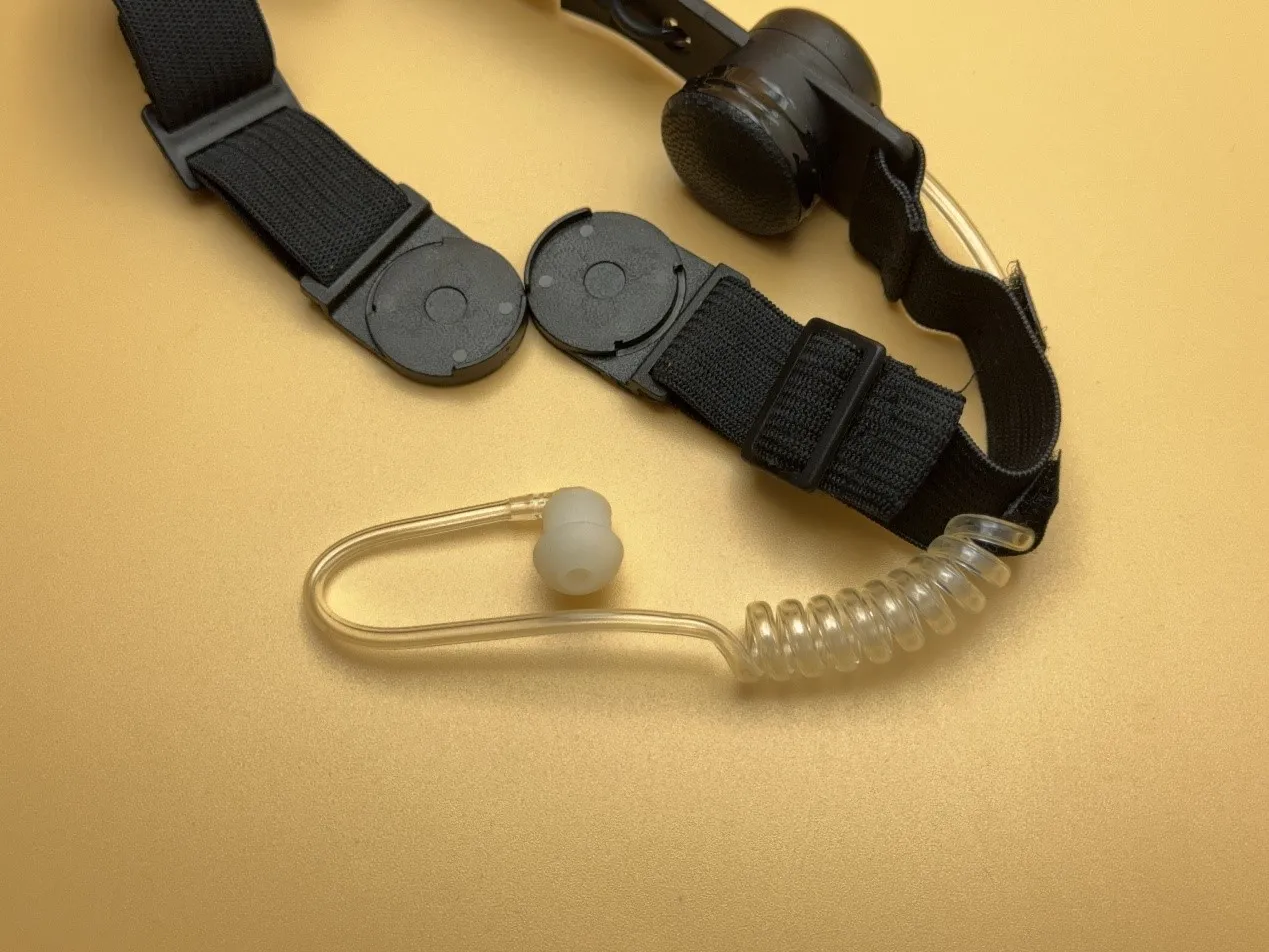

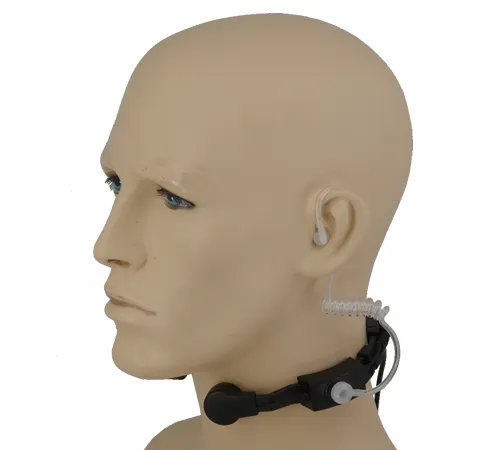

這一段就當成補充介紹，讓整個產品頁完整，但主角仍然是「線束」。- 感測原理：喉震式麥克風貼在喉部，直接感應聲帶與喉部肌肉震動，再轉換成電訊號。
- 主要優點：
- 在高噪音（引擎、機械、風噪）環境下，仍能清楚傳遞語音。
- 不受口罩、防毒面具、全罩安全帽遮蔽。
- 可以低聲甚至耳語，適合隱蔽通訊。
- 典型應用：
- 軍警與特勤戰術通訊
- 消防與救援（需佩戴呼吸器）
- 高噪音工業現場安全通訊
- 機車／極限運動隊伍通訊
你可以在這裡放一張系統配置圖：
「喉震 Mic 感測頭 → 線束 → PTT 控制盒 → 線束 → 無線電」
旁邊標出每一段用到的線材結構重點。
常見問答 Q & A（線束優先）
Q1：為什麼喉震式麥克風不能用一般耳機線就好？一般耳機線多半是為 室內、低拉扯、低干擾 場景設計：
- 沒有足夠的屏蔽層，容易被無線電、車載系統等干擾。
- 沒有 Kevlar 等補強材，經常拉扯、勾到裝備時容易斷裂。
- 外被在低溫或油污環境容易硬化或龜裂。
喉震式麥克風專用線束則針對：
- 高噪音＋高干擾＋高拉扯 情境
- 需要長時間佩戴、經常穿脫裝備
做了完整的電氣與機械強化，可靠度完全不同。
Q2：線材的「低噪音設計」是什麼意思？
所謂「低噪音麥克風線」，除了電氣噪音（EMI / RFI）之外，還要降低 機械噪音：
- 當線材在衣服、背心、防彈背心上摩擦、晃動時，如果結構設計不良，對方會聽到很多沙沙聲。
- 透過合適的導體絞合方式、緊密填充與柔軟絕緣，可以大幅降低這種摩擦噪音。
Q3：如果客戶的無線電接頭規格很多，線束怎麼設計比較好？
有兩種常見做法：
- 線束標準化、接頭客製化
- 線束本體（從喉震 Mic 到 PTT）統一設計，
- PTT 盒到無線電的短線＋接頭依品牌客製。
- 方便備料與維修。
- 接頭模組化
- 在主線束尾端做一個標準化插座，
- 不同無線電接頭做成「小轉接線」。
- 客戶日後換機型，只要換短線，不需整組重買。
